Garniture pompe à eau GL1000/1100 + PDF mode emploi

bonjour tout le monde !

je viens de remettre en état ma pompe à eau de ma Goldwing 1000.

J'ai trouver chez Wemoto la garniture pour 25€, c'est la même que pour les Kawasaki et Yamaha.

réf: 19217-657-023

http://www.wemoto.fr/parts/picture/hl-579999/


Cadeau,  je viens de mettre en ligne un PDF qui explique comment remettre en état la pompe à eau à partager.

http://www.casimages.com/f.php?f=180318083846790351.pdf

Merci pour l'info !

c'est bon à savoir, et tu l'as collé avec quelle colle?

Looka a écrit:c'est bon à savoir, et tu l'as collé avec quelle colle?

Bonjour Looka,

Je ne comprend pas !!!   pourquoi parles-tu de colle ?

il n'y a rien à coller

bonjour,

vu la réponse que tu me donne, tu m'as mis un gros doute; donc je suis allé faire un tour dans mon garage, sur l'établie il y a deux pompes à eau,
une provenant d'une 1200 et une provenant d'une 1100, j'ai aussi relu le PDF que tu as mis en partage.

en regardant de plus près la garniture sur la pompe qui a souffert, (elle est sortit de son logement), je me suis rendu compte qu'elle est d'une seule pièce; c'est à dire du haut jusqu'au bas,

avant le ressort contre la turbine.. jusqu'au bas après le ressort contre le corps de pompe    ...un peu comme un joint spy


ma question portait sur l'étape 13 sur ton PDF; je ne comprend pas comment une pièce en alu fait l'étanchéité dans son logement en alu, sans pour cela y mettre de la loctite qui correspond à cette usage.

Bonjour à tous,

  J'ai essayé de réparer ma pompe à eau de cette façon. Ca n'a pas marché. Elle fuit. J'en ai commandé une neuve.

Atis

Looka a écrit:bonjour,

vu la réponse que tu me donne, tu m'as mis un gros doute; donc je suis allé faire un tour dans mon garage, sur l'établie il y a deux pompes à eau,
une provenant d'une 1200 et une provenant d'une 1100, j'ai aussi relu le PDF que tu as mis en partage.

en regardant de plus près la garniture sur la pompe qui a souffert, (elle est sortit de son logement), je me suis rendu compte qu'elle est d'une seule pièce; c'est à dire du haut jusqu'au bas,

avant le ressort contre la turbine.. jusqu'au bas après le ressort contre le corps de pompe    ...un peu comme un joint spy


ma question portait sur l'étape 13 sur ton PDF; je ne comprend pas comment une pièce en alu fait l'étanchéité dans son logement en alu, sans pour cela y mettre de la loctite qui correspond à cette usage.

Tu n'as pas remarqué autour de la bague il y a un liserer bleue de 4mm de haut, c'est ça qui le rend étanche quand tu inserts.

On le voit sur la photo du site wemoto on la distingue

ok merci pour ta réponse matinale,
c'est plus logique pour moi, c'est surtout que j'en ai jamais vu neuves..

Bonjour à tous ,

Je réveille ce post car je suis entrain de refaire la pompe à eau de mon 1100 ( je vous rassure celle d'occasion que j'ai monté il y a quelques mois fonctionne  toujours   c'est juste pour en avoir une d'avance on sait jamais  ) . J'ai suivi les étapes  avec attention du PDF de pdavid2200 , félicitation il est très bien fait . tout c'est bien passé.

La garniture que tu as mis en lien est aussi valabe pour les 1100 ? c'est la même ?

En démontant  je me suis aussi apercu  que les deux roulement avait du jeu, c'est peut être pour ça qu'elle fuyait !!!

J'ai cherché un peu partout pour trouver ces roulements  et rien trouvé !! quelqu'un a t'il déjà changer ces roulements ?

Merci de vos réponses.

Bonne journée

bonjour,
j'ai changé ces petits roulements ils y a très longtemps..

la rèf "6001" n'a rien d'exceptionnelle, c'est tout ce que j'arrive à lire dessus de marque GMN germany sur  l'un et l'autre NTN

maintenant je ne sais pas ce que valent ces 2 marques vu que c'est une pompe d'avance que je n'ai jamais montée.

Looka a écrit:bonjour,
j'ai changé ces petits roulements ils y a très longtemps..

la rèf "6001" n'a rien d'exceptionnelle, c'est tout ce que j'arrive à lire dessus de marque GMN germany sur  l'un et l'autre NTN

maintenant je ne sais pas ce que valent ces 2 marques vu que c'est une pompe d'avance que je n'ai jamais montée.

sur le mien c'est marqué NTN 6000 LX . Du coup je suis pas sur que le 6001 puisse le remplacer

Bjr
6000 NTN  , apparemment une réf. que l'on peut trouver sur le net .
https://www.123roulement.com/roulement-6000-NTN.php?gclid=Cj0KCQjwsMDeBRDMARIsAKrOP7EZZmPx-AcowcMCr7KLZAYA9flJhsvAnUOk94klL4ZzBoMyiYWstCsaAkk_EALw_wcB
Reste à savoir si ce sont les bonnes dimensions . Un pied à coulisse et le tour est joué  . . .

jcdu47 a écrit:Bjr
6000 NTN  , apparemment une réf. que l'on peut trouver sur le net .
https://www.123roulement.com/roulement-6000-NTN.php?gclid=Cj0KCQjwsMDeBRDMARIsAKrOP7EZZmPx-AcowcMCr7KLZAYA9flJhsvAnUOk94klL4ZzBoMyiYWstCsaAkk_EALw_wcB
Reste à savoir si ce sont les bonnes dimensions . Un pied à coulisse et le tour est joué  . . .

super la commande est faite . merci à tous

tiens nous au jus lorsque tu reçois ta commande..

que je rectifie, ces deux petits roulements. que je sache si je dois les monter ou non,
lorsque je prend les dimension du 6000 donné sur le lien ça ne correspond pas du tout à ce que j'ai.

Hello,

Jeu aux roulements, attention garniture mécanique qui se détériore, le grain céramique n'aime pas.
Pour les roulements il suffit de prendre les dimensions et tu auras la référence.
Pour ce qui est des marques SKF NTN... et bien d'autres sont de qualité voir sur les site "roulements machin".

Cordialement
Philgold

Philgold a écrit:Hello,

Jeu aux roulements, attention garniture mécanique qui se détériore, le grain céramique n'aime pas.
Pour les roulements il suffit de prendre les dimensions et tu auras la référence.
Pour ce qui est des marques SKF NTN... et bien d'autres sont de qualité voir sur les site "roulements machin".

Cordialement
Philgold

Bonjour mon voisin,

J'en profite pour tout changer y compris la garniture mécanique pas de soucis.

Au plaisir

tiens nous au jus lorsque tu reçois ta commande..

que je rectifie, ces deux petits roulements. que je sache si je dois les monter ou non,
lorsque je prend les dimension du 6000 donné sur le lien ça ne correspond pas du tout à ce que j'ai.


Bonjour Looka

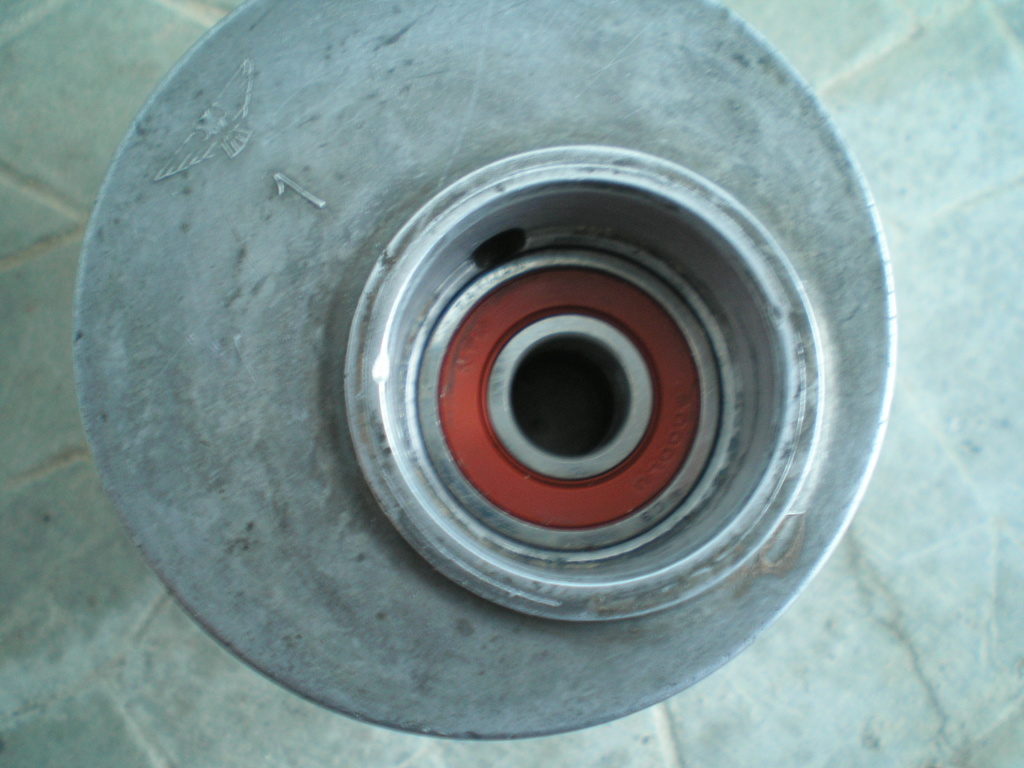

Voici la référence du roulement acheté sur 123roulement et monter sur ma pompe .
6000-LLU-C3-5K-NTN 10x26x8mm

Bonne journée

merci pour le retour d'info, c'est toujours bon à savoir. en principe avec des roulements neufs, une garniture neuve, c'est repartit pour un bon moment.
